最近遇到了一个很有意思的问题： GB 9706.1-2020下防火外壳的防火等级是否需要实际试验证明？

第一次被小伙伴问的时候，我也有点诧异，因为这么多年来的实践都是直接拿外壳材料的防火等级证明材料（通常就是材料的UL 黄卡）来提交检测机构，很少遇到提供实际材料去进行测试的。本着有问题就执（较）着（真）的习惯（臭脾气）,今天我们来GB 9706.1-2020这个大花园里挖呀挖呀挖，看看能不能挖出我们要求的答案。

其实很早之前，笔者就聊过一下外壳材料的防火要求：GB 9706.1-2020 下的外壳防火材料要求

只是现在看来还是没有聊透， 今天我们换个思路来看，就只谈是否需要测试。

话不多说，有问题，先回到标准原文要求挖：

1. 开挖第一步：

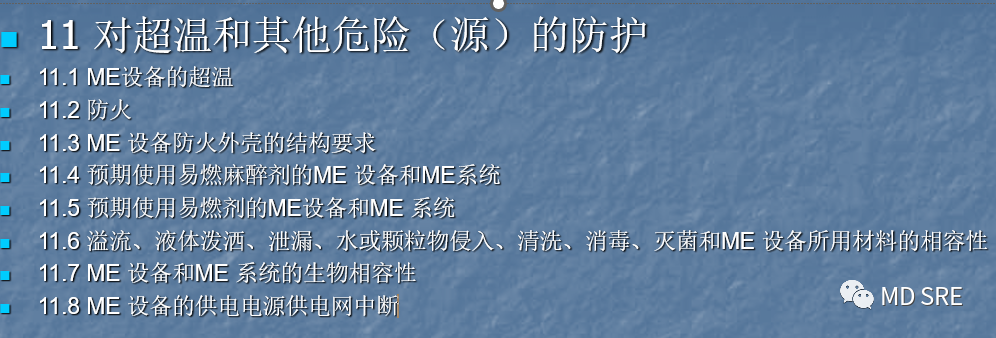

GB 9706.1-2020下防火的要求都在11 章对超温的和其他危险（源）的防护中， 其中对于外壳的防火要求准确讲在11.2 、11.3、11.4、11.5中都会涉及到，但是考虑到11.2中除了11.2.1外主要是针对预期在富氧环境下使用的要求，以及11.4和11.5是AP和APG类产品的特殊要求，这几类产品普遍较少，不再此一一累述。

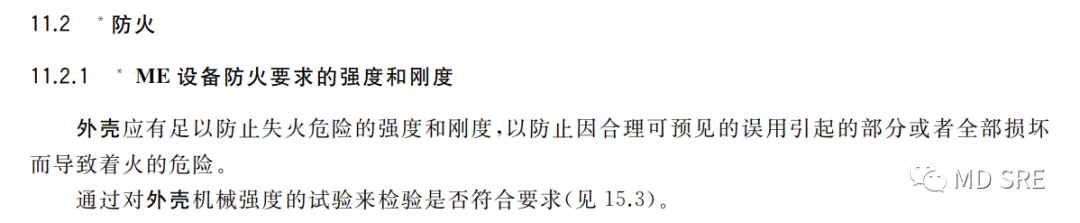

所以先看11.2防火下11.2.1，其实主要考虑的还是强度和刚度，测试要求参见了15.3，这个是毫无疑问需要根据不同产品类型和产品质量进行不同的机械强度测试的，所以跟防火试验不直接相关。

接着挖，所以只剩下的就是11.3 ME 设备防火外壳的结构要求：

2. 往下挖第二步
到了11.3 后，大家一定很熟悉下面两个图：


对的，这是GB 9706.1下对于外壳防火结构的新的要求，对于产品的底部和侧面开孔都需要检查是否满足尺寸要求，这个跟防火材料等级也不相关，不是今天的主题，暂且忽略。

3. 再来外下挖

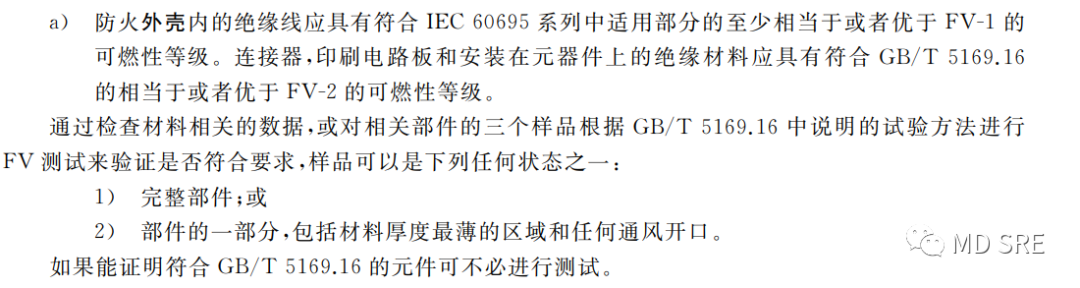

11.3 除了结构要求外，还剩下a 和b 两个要求，离我们要的答案越来越近了， 先看a：


所以都是外壳内绝缘线，连接器， 印刷电路板和元器件上的绝缘材料的可燃等级要求， 测试方法是通过检查相关数据或者按照GB/T 5169.16 进行测试， 但是如果能证明符合GB/T 5169.16的就可不必进行测试。看着有用，但是a讲的都是外壳内的材料要求，貌似目前看也不直接相关。好吧，还是没挖到。

4. 再来一锄

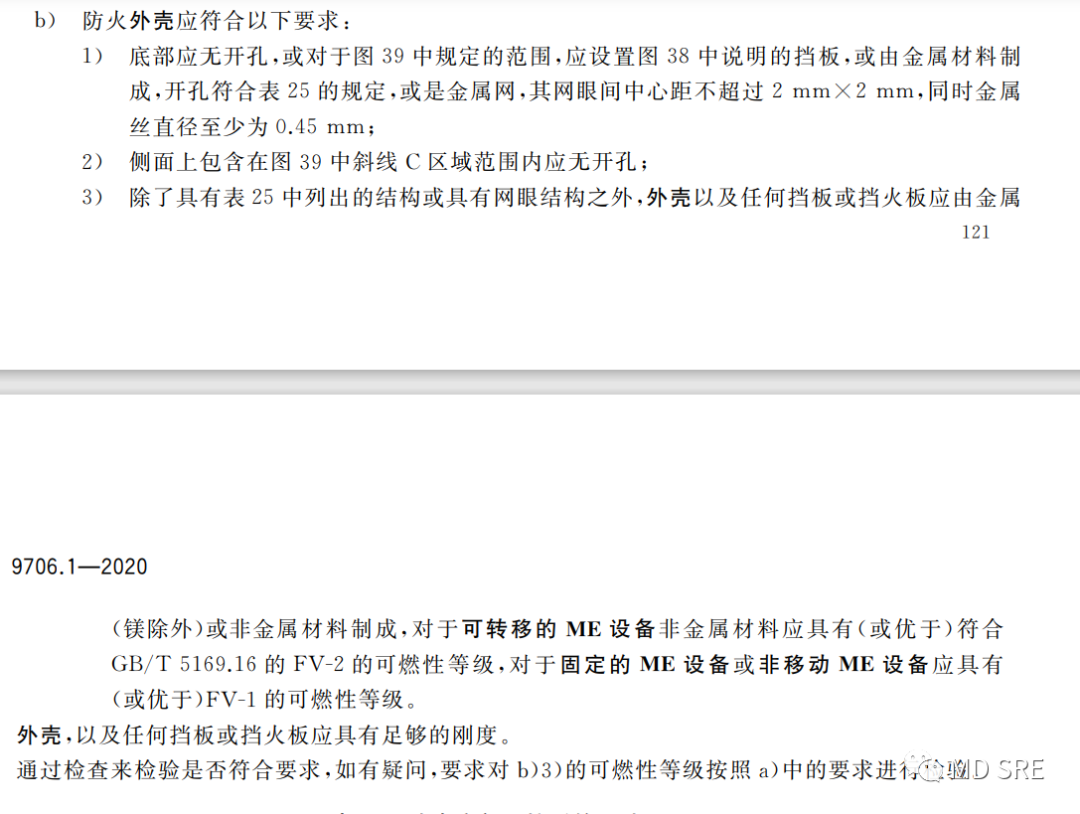

看一下b的要求总该是了吧

b下条款还有三， 哎， 一个个看吧：
1）底部开孔，扔掉，不是我想要的，
2）侧面开孔， 扔掉，也不是我想要的，
3） 唯一的希望了， 第一句还是再谈网眼和挡板，没啥用，第二句， 终于看到了希望：

- 可移动的ME 设备的非金属材料外壳需要满足FV-2可燃等级
- 固定的ME 设备或非移动ME 设备的外壳材料需要满足FV-1的可燃等级。
同时还需要考虑刚度要求。

重点来了： 通过检查来检验，如有疑问，对于b）3）的可燃性等级要按照a）中的要求进行试验。又回去了，
总结：为对于外壳防火结构的尺寸要求按照表格和图示要求进行检查；对于防火等级的要求参见a），也就是说要么测试，要么检查数据，所以刚才上面的最后一句话很重要： 如果能证明符合GB/T 5169.16的元件可不必进行测试。

到此， 笔者认为如果外壳材料的防火等级如果能够证明符合GB/T 5169.16的就可以不必进进行实际防火测试。

最后还是那句：以上仅代表个人观点， 仅供参考。
