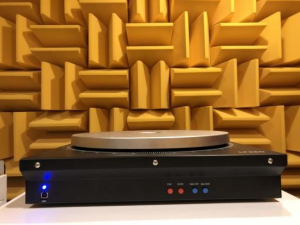

人工耳和声级测试仪

满足标准GB4943.1-2022及IEC62368-2021  3.3.19声暴露和10.6声能量源的安全防护测试方案

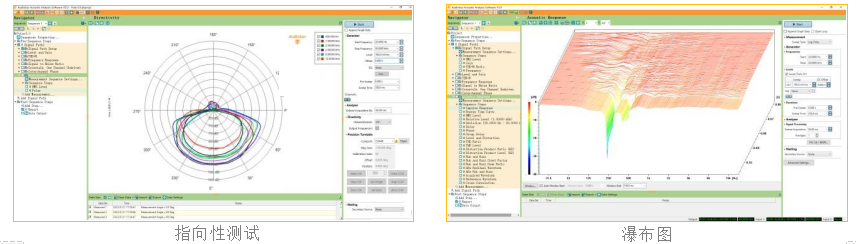

声学分析软件KKv3.1

适用头戴式耳机和耳塞式耳机产品

1.宽频特征电压VWBCV

测量信号：IEC 60268-1规定的节目模拟噪声（标准信号源）

测量用信号发生器的输出阻抗不超过2Ω

测试方法：

测量连接右图所示，用信号发生器代替原被测设备;

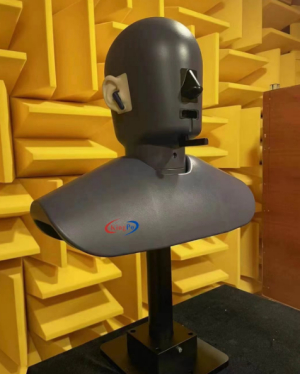

将被测耳机放置在HATS上，由信号发生器向被测耳机加载测量信号;通过滤波，在1/3倍频程上分别将HATS左、右仿真耳输出的DRP转换为散射场声压(转换参数c由设备厂商提供，否则见ITU-T P.8 (12/11)表3，可以通过软件方法实现);适当微调耳机位置，使输出声压级最大;de调节信号发生器输出信号的大小，使得输出声压级为94 dB(A)，则此时的输入电压即为该耳机的宽频特征电压VwBcv。

限值要求：不超过75mV

适用于单独或者分别提供的耳机或个人音频播放器，或者成套提供的且使用有线或无线等通用接口配接的耳机和个人音频播放器。 ：

手机、MP3、CD、MD、HD播放机、手提电脑和便携式电视机等，或者象便携式的收音机和卡式录音机等等

1.最大输出电压Vm

测量信号：IEC 60268-1规定的节目模拟噪声

测试方法：

被测设备应在额定电压调节下工作，设置如下：

噪声抑制：关闭；音量调节：最大音量位置；音调控制：能产生最大声压级的位置

被测设备输出端连接32Ω的负载

被测设备播放预先录制好的测量信号，测量负载两端的电压有效值并在30s或者更长时间范围内取平均值，得到各声道最大输出电压Vm

限值要求：不超过150mV

与耳机成套销售的不可分开使用的个人音频播放器

手机、MP3、CD、MD、HD播放机、手提电脑和便携式电视机等，或者象便携式的收音机和卡式录音机等等

1.最大声压级LAeqmax

测量信号：IEC 60268-1规定的节目模拟噪声

被测设备应在额定电压调节下工作，设置如下：

噪声抑制：关闭；音量调节：最大音量位置；音调控制：能产生最大声压级的位置

测试方法：在测试时，测试设备的降噪系统必须关闭，音量调节到最大，音调调节到使耳机达到最大声压的位置，耳机装置于标准人工耳上，人工耳内装置麦克风以收集耳机所发出的声音，以音频分析仪分析纪录各音频的最大声压值(LAeq)。测试将重复五次，每次读数需要测试至少30秒，最大声压级的测试结果将取这五次的平均值LAeqmax

限值要求：不超过100 dB(A)

手机产品（无线通讯终端产品）：

短时脉冲峰值声压：

测量信号：下图

测试场景：通话状态下，终端手柄置于耳边；耳机收听时，终端耳机置于耳边

位置摆放：在对使用手柄收听、免提模式手柄收听及来电铃声进行声压测量时，手柄终端的测量位置见ITU-TP.64(11/07)附件D和附件E，手柄与人工耳之间的压力大小为18N。在对使用耳机/头戴机收听进行声压测量时，头戴终端的测量位置应符合耳机制造商期望的正常使用情况。因此，制造商应在用户手册中给出推荐佩戴位置(RWP)。推荐测量位置(RTP)则由制造商提供的RWP来决定，但应尽可能接近RWP。制造商最好也提供有关RTP的描述，声明耳机是应该压在仿真耳外侧还是放入仿真耳内。

测试方法：按照右图连接被测设备和测量仪表，使被测设备工作在正常通话状态下，并将接收音量调到最大(如果可调)。将被测设备的手柄或耳机按5.1.4节中测量位置的要求放置在HATS上，在RETP端加入如5.2.2.2所示的测量信号，仿真耳的输出经过滤波完成DRP到散射场声压的HRTF转换 (转换参数由设备厂商提供，否则见ITU-T P.58(12/11)表3，可以通过软件方法实现)，最后输出到测量仪表并测量C计权峰值声压，得到短时脉冲峰值声压。

限值要求：短时脉冲峰值声压小于135dB(C)

手机产品：

最大长时干扰声压：

测量信号：上图

测试场景：通话状态下，终端手柄置于耳边；耳机收听时，终端耳机置于耳边；免提模式下，终端开启免提功能且手柄置于耳边；待机状态下，来电铃声的最大长时干扰声压

位置摆放：如下

通话状态下

测试方法：无线数字通信终端设备按照图8所示连接被测设备和测量仪表(有线数字通信设备的测量连接见图6)，使被测设备工作在正常通话状态下，并将接收音量调到最大(如果可调)。将被测设备的手柄或耳机按5.1.4节中测量位置的要求放置在HATS上，在接收方向加载如5.3.2.2节的测量信号，初始幅度为15 dBFS。以3 dB为步长，将测量信号幅度逐渐增加到OBFS。在0dBFS附近调节测量信号幅度，使仿真耳输出的声压最大且保持稳定，同时确保设备处于正常工作状态。HATS仿真耳的输出经过滤波完成DRP到ERP转换 (见ITU-TP58(12/11)表14，可以通过软件方法实现)，最后输出到测量仪表。测量设备带宽范围内的A计权稳态声压级(如果使用声级计测量，应置于F档)，得到最大长时干扰声压。

免提模式下

测试方法：按照图8所示连接被测设备和测量仪表，被测设备工作在免提通话模式，并将接收音量调到最大(如果可调)。将被测设备的手柄按5.1.4节中测量位置的要求放置在HATS上，在接收方向加载如5.3.2.2节的测量信号，初始幅度为-15 dBFS。以3 dB为步长，将测量信号幅度逐渐增加到OBFS。在0dBFS附近调节测量信号幅度，使仿真耳输出的声压最大且保持稳定，同时确保设备处于正常工作状态。HATS仿真耳的输出经过滤波完成DRP到ERP转换(见ITU-TP.58(12/11)表14，可以通过软件方法实现)，最后输出到测量仪表。测量设备带宽范围内的A计权稳态声压级(如果使用声级计测量，应置于F档)，得到最大长时干扰声压。

待机状态下，来电铃声

测试方法：按照图8所示连接被测设备和测量仪表，使被测设备工作在待机状态下，将被测设备的来电铃声音量调到最大(如果可调)。将被测设备的手柄或耳机按5.1.4节中测量位置的要求放置在HATS上，在被测终端上将如5.3.2.2节中的信号幅度为0 dBFS的测量信号设置为来电铃声(如果来电铃声可设置)并由网络模拟器发起呼叫请求，或用被测终端的音频播放功能播放该测量信号(如果来电铃声不可设置)，使仿真耳输出的声压最大且保持稳定，同时确保设备处于正常工作状态。HATS仿真耳的输出经过滤波完成DRP到ERP转换 (见ITU-T P.58(12/11)表14，可以通过软件方法实现)，最后输出到测量仪表。测量设备带宽范围内的A计权稳态声压级(如果使用声级计测量，应置于F档)，得到最大长时干扰声压

最大长时干扰声压：

限值要求：

通话状态下，使用手柄收听的设备，最大长时干扰声压应不超过125dB(A): 使用耳机收听的设备最大长时干扰声压应不超过118dB(A):

免提模式下手柄收听的最大长时干扰声压应不超过125dB(A)。

待机状态下，来电铃声的最大长时声压应不超过125dB(A)。
