cSAR 自动化测试设备

需求分类

规格

具体参数

备注

系统主要组件技术指标

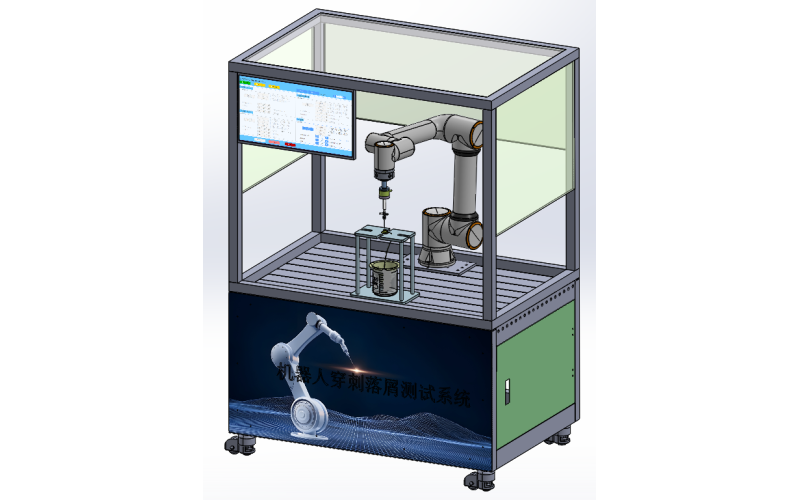

测试工作台

1.离csar 模型近的(≥400mm）物品（桌面、吸盘等），均采用符合要求(材料的介电常数小于4，损耗角正切值小于0.05)的材料；

2.工作台布局紧凑，整机外形尺寸1500*1200*1800mm（L*W*H）

3.测试模型的支撑台面采用低介电常数材料，且耐磨耐腐蚀

机械手

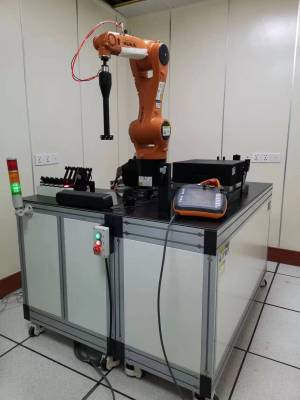

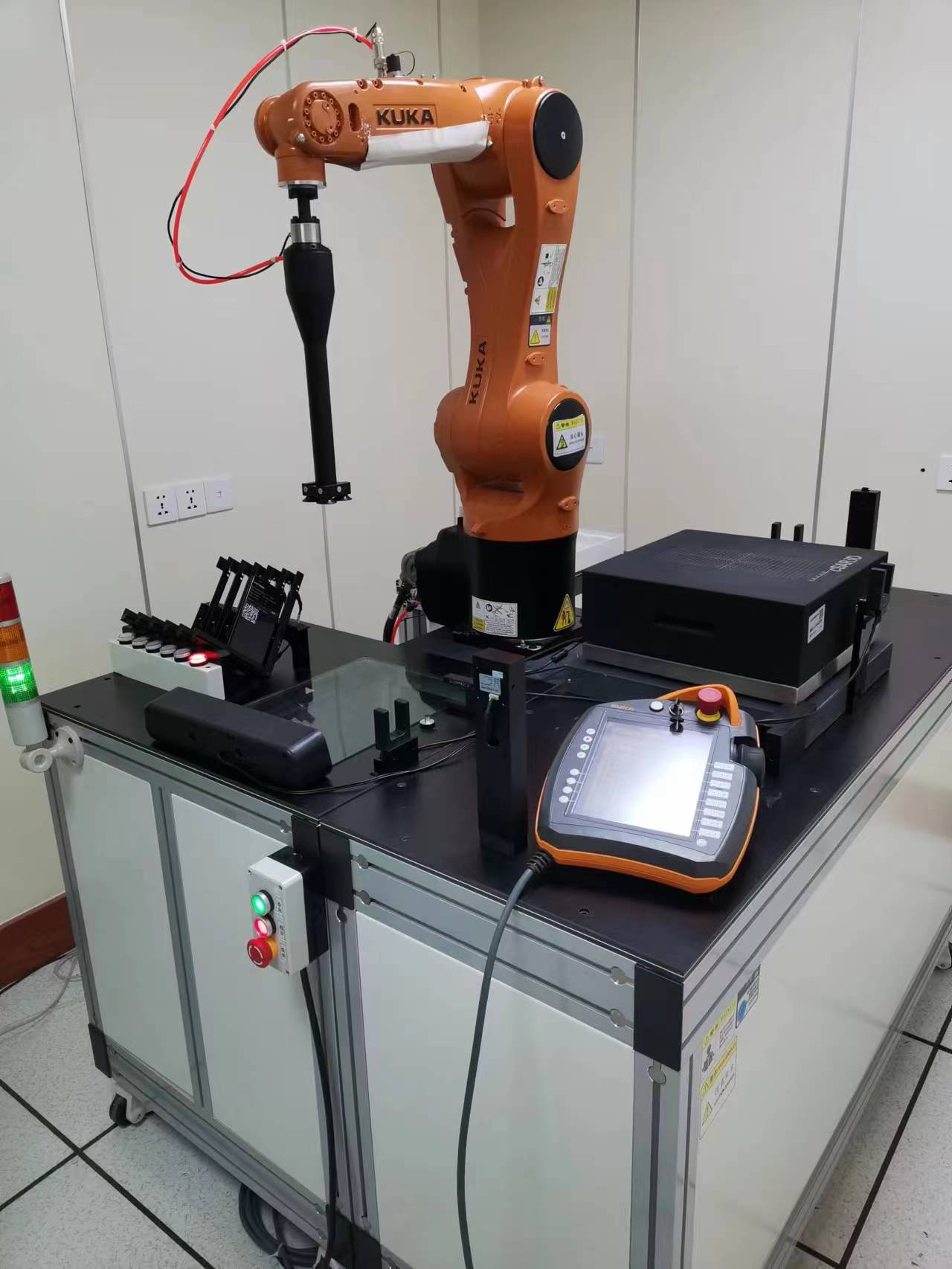

1.使用KUKA 六轴机械臂，机械臂臂展901mm，负载6Kg, 重复精度≦0.02mm，DUT 摆放位置重复定位精度（X\Y\Z≦±0.2mm），DUT 摆放角度重复定位精度（Rx\Ry\Rz）≦±1°;

2.集成高精度压力传感器，精确感知EUT 是否接触到模型（感知精度：分辨率0.1N）

3.能实现左右头部贴脸、倾斜、身体0\5\10\15mm 正背左右底 等位置摆放

4.靠近 EUT(400mm)的材质需要非金属，介电常数小于4

5.与人工测试SAR 值差异≦5%（适用于10g SAR 大于0.5）

机械臂抓手模组

1.材质采用非金属材质(材料的介电常数小于 4，损耗角正切值小于0.05)，对SAR 测试结果无影响；

2.可适应不同形态的样机（不同材质后壳、不同凹凸、不同尺寸厚度）

3.能稳定吸住样机，确保整机目标中心位置不偏移

上下料模组

1.能自动识别样机位置2.能自动识别样机尺寸

3.在室内光源下即能准确识别4.相机视野＞300*220mm

5.识别定位精度<0.1mm

校准模组

1. 可自动校准不同尺寸的样机尺寸；

2. 校准测试样机的左右和上下的俯仰角；

3.平面方向的校准精度<0.05mm

样机翻转模组

1.可将样机翻转180 度，翻转期间不会掉落2.支持最大13 寸产品的翻转

测试模型定位模组

1. 能够识别模型（头部、身体模型）是否识别成功，如果没有识别成功，无法进行测试；

2. 测试时自动拍照，每测试一个姿态（比如一个面）自动拍照，并将照片附在报告里，方便数据异常时分析原因；

3. 可以通过USB HUB将cSAR3D模型连接至测试电脑，当使用此测试系统测试时，将HUB接到此测试电脑即可；

天线模组

1. 搭配2根CSAR自动化测试专用天线，可以固定在机械臂上，减小掉线风险；

2. 天线频率：600-6000MHz,增益35dBi;

电控模组

1. 整机电气控制，包含机器人控制柜、电气元件控制；

2. 走线整齐、线缆标识明确，对危险部位增加安全标示，如碰撞、高压等

仪表控制柜模组

1. 可以放置最多3套测试仪表；

2. 放置工控机系统及显示器模组；

3. 可自由移动，方便人工操作

工控机

1. CPU至少intel i5第12代4核心8线程，内存≥16G，硬盘配置≥1T；

2. 提供win10或以上正版操作系统；

3. 提供27寸高清显示器；

4. 提供必要的测试接口，如USB，网口，串口

cSAR自动化测试系统

1.适配当前主流综测仪（罗德CMW500 ，安利8820/8821/8000，是德 UXM，星河 SP9500），控制最大功率发射，按需调整制式、调制方式、频段、信道、RB 位置、子载波间隔等，能按需设置MCCMNC2.控制机械臂、cSAR3D 模型、综测仪等主要组件进 行通讯控制，根据测试用例进行参数设置，动作执行，

数据读取，结果判定

3.识别样机掉线、电量不足等情况，及时预警

4.能够自动识别CE 测试，并提醒操作员使用法国SIM卡进行测试；

5.能够控制设备（综测仪）使用法国卡测试SAR；

6.处理数据：识别超过预设值的测试结果并突出显示，汇总各场景/频段最大值

7.抓取热点图，将图片附在测试报告里8.支持从上次断开位置重新开始测试

9.自动读取 Excel 测试用例，解析测试用例进行自动测试

10. 自动生成测试报告，如需定制报告格式，需提前说明

11. http 接口协议可与客户测试系统对接，测试报告及log 可回传客户系统；

12.根据限值自动判断Pass 或Fail，并加粗标红显示13.无人值守功能，支持多台样机进行无人化测试，多台样机可配置不同的测试用例

14. 测试过程监听仪表端的注册连接状态，防止出现虚假连接或连接到其它非待测样机

cSAR自动化测试用APP

1. 采用超声波通讯原理进行PC和待测样机的通讯控制，测试系统软件集成超声波通讯收发功能，APP集成超声波接收解析功能，测试过程平均通讯时长5S,通讯识别准确性在99%以上；

2.APP可控制待测样机进行：开关飞行模式、打开关闭听筒、打开关闭热点、设置网络模式等功能；

3. 兼容不同的Android版本，可以在Android14系统上使用且向下兼容，如有必要，需要客户提供以上控制接口

售后服务

质保期

1年

技术支持

现场安装调试，如必须现场解决故障，1 年之内免费上门；

24H 技术指导，远程解决问题；

校准周期，费用

每年校准一次，质保期内校准免费
