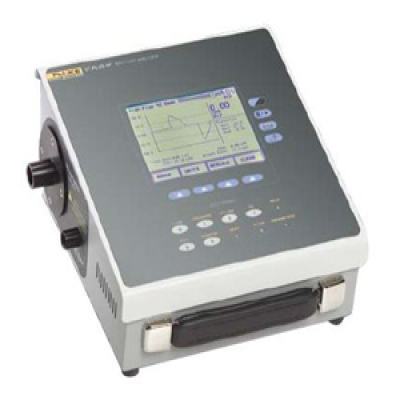

VT Plus是一个小型、轻便、坚固的设备,可快速准确地测量压力、流速、流量、氧浓度以及大气压力。VT Plus并不针对特定的呼吸机或是气流设备。因此,该仪器可用于维护各种呼吸类产品,如排气管(气体出口),气流表,压力计,麻醉呼吸机以及真空系统。高分辨率的显示可以产生非常准确的流速、流量和压力波形。新一代的气流分析仪采用双向传感器技术用于检测气流。

只有VT Plus具备内建趋势(动态)分析用于连续的呼吸机检测。

VT Plus的设计可以简化新一代呼吸机的测试及故障排除。兼容于使用旁流技术,PEEP,CPAP,压力支持及流量支持技术的呼吸机。

   使用VT Plus Windows 软件配合用户更大范围地选择打印机型,也可以更安全地电子化储存测试结果。通过选择模拟肺,可以确保正在检测的呼吸机满足厂商的技术参数和临床要求。

特性

双向流量检测

真空压力测量

液体压力测量

可使用或不使用模拟肺进行操作

完全的单机操作

RS232及打印接口

兼容Windows 98及Windows NT的图形程序

大尺寸显示屏

18种辅助计算

多种单位测量有参数

使用者易操作的氧传感器

完整的适配器组件

有参数的曲线和小/大/平均/值



操作模式:

手动模式用于简单测试或是故障排除。

计算机控制模式用于对RT200进行评估。

适用winPC 的VT Plus模式用于产生图表及记录数据



监护仪测试:

该测试显示3个波形,附带各个参数的值/小值/大值/平均值。用户可改变显示的参数至任意VT Plus测量的参数。该屏幕被用来研究同步波形。两种测试范围都提供。



流量测试:

测量任意呼吸设备的双向气流。该测试特定用于检验呼吸机的旁流或是流量表的输出。VT Plus使用双向流量传感器为评估肺功能测试设备提供了简单的方法。

压力测试:

选择低、高或是气道阻力用于检验压力控制呼吸机或是排气管(气体出口)的性能。利用负压范围测量抽吸装置及吸引器。使用低压口可检验腹腔镜吹药器的正确操作。

流量测试:

检查呼吸机每次呼吸排出的气体流量或使用曲线图排除阀门、管路及过滤器的故障。

全测试:

该项测试同步获取呼吸的数据点,可计算并显示多达17个呼吸机参数。有的参数可组合在一起以进行更有效的数据分析。在该屏幕上,用户可进行趋势测试。简单地选择参数和a%量程,如果测量的值出选择的量程,VT Plus即进行全测试并打印输出结果。

O2测试:

监视并描绘通过高流量口的任意气流的O2浓度。校准氧混合器并检验呼吸机从0% -  范围的输出。

标准附件VT Plus适用windows PC软件

外置细菌过滤器

24”长,1/8” ID PVC管

22 mm ID×22 mm ID管路适配器

22 mm OD×15 mm ID管路适配器

操作手册

RS232电缆

特定电源电缆

选购附件

维修手册

模拟肺

并行打印电缆,软质携带包

指标

测试参数:

低流量

 范围:±25 lpm

 准确度:读数的2.0% 或 ±0.04 lpm

 频率响应:> 25 Hz

 低流速缺失:0.01 lpm

 呼吸检测阈值:0.5 lpm

 大流速:50 lpm

 流量范围:±1升

 准确度:读数的 ±3% 或 ±2 ml

 装置:15mmOD,1:40圆锥公口,1/4”NPT ID每ASTM F-1054。铝制氧化抛光。

 流量检测到 1升

高流量

 范围:±300 lpm

 准确度:读数的±2.0% 或 ±0.1 lpm

 频率响应:> 25 Hz

 高流速缺失:1 lpm

 呼吸检测阈值:2.0 lpm

 大流速:500 lpm

 流量范围:±7L

 准确度:读数的 ±3% 或 ±10ml

 装置:22 mm OD,1:40锥形公口;15 mm ID,1:40锥形母头每ASTM F-1054。铝制氧化抛光。

 大潮气流量:7L

 流量检测到7升

低压

       范围:±500 mm Hg

       准确度:读数的0.5% 或 ±1.5 mm Hg

       频率响应:> 10 Hz

       分辨率:0.1 cm Hg

       接头装置:Luer锁,不锈钢制

高压

       范围:±100 psi

       准确度:读数的1% 或 ±0.1 psi

       频率响应:> 10 Hz

       分辨率:0.1 psi

       接头装置:DISS接头,不锈钢制

气道压力

       范围:±120 cm H2O

       准确度:读数的0.75% 或 ±0.5 cm H2O

       频率响应:> 25 Hz

       分辨率:0.1 cm H2O

       接头装置:连接于内部传感器末梢端子



气体参考单位:ATP,STP及BTPS



氧气测量

氧池

量程:0至

准确度:+/-2%FSO



气体兼容性:空气,O2,Co2 N2 N2O,混合气体或特制



输出端口:RS232串行接口,并行打印机接口



电源:90-132,198-264VAC,自动切换,47-63Hz

大过压:264VAC



显示:320×240LCD,CFL背光,显示区域10.1㎝(宽)×8.2㎝(高),白底蓝色显示



外观尺寸:25.4cm(长)×25.4cm(宽)×12.7㎝(高)



重量:4.53公斤





VT Plus-图形软件

Windows兼容的软件(随机包括)很大程度上扩展了产品的能力,连同可以在VT Plus上执行的各项测试,图形软件增加了波形循环,气体计算,和自定义气体,这些能上传到VT Plus软件进行记录,存储,并随时回放波形。另外,在操作人员记录过程中还可加入标记。



VT Plus各项氧浓度参数

参数

标准范围

潮汐流量

按照特定的高低流量

按照特定的高低流量

每分钟排气流量

0-60l

+/-3%或250ml

呼吸频率

2-50BPM

+/-1%

潮汐时间比

0.25-9.99

+/-2%或0.1sec

潮汐时间

0.2-30

+/-1%或0.1sec

吸气大压力

+/-120cm H2O

+/-3%或1 cm H2O

吸气中止压力

+/-120cm H2O

+/-3%或1 cm H2O

平均气道阻力

+/-80 cm H2O

+/-3%或0.5 cm H2O

正极排气终止压力(PEEP)

-5至4 cm H2O

+/-3%或0.5 cm H2O

顺应性

0-150ml/ cm H2O

+/-5%或5ml/ cm H2O

泄漏比例(压力衰减)

0-

+/-1%的初始压力〉10 cm H2O低压

+/-1%初始压力〉10psi每平方高压输出

吸气间歇时间

0-15sec

+/-3%或0.1 sec

排气间歇时间

0-15sec

+/-3%或0.1 sec

大排气流量

0-30 lpm

+/-3%或2 lpm

大吸气流量

0-300 lpm

+/-3%或2 lpm

偏流

0-30 lpm

+/-3%或0.5 lpm
