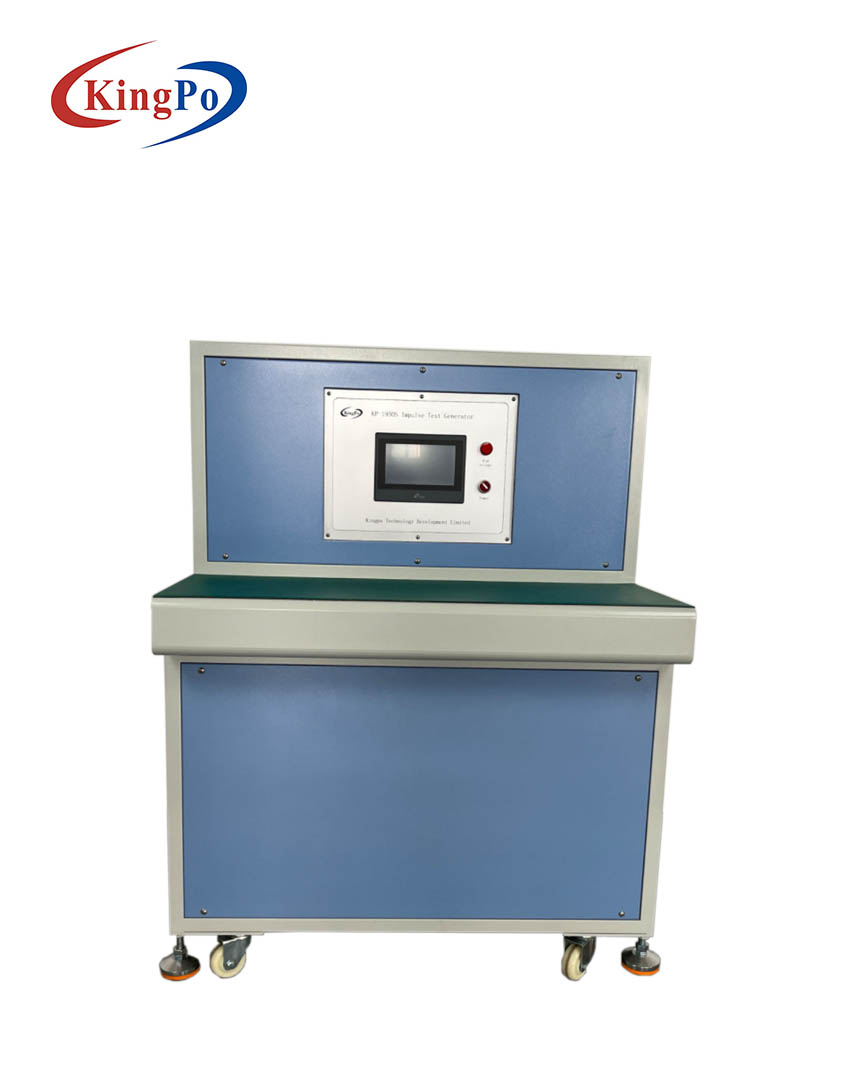

脉冲试验发生器

(IEC62368-1附录D电路1和电路2）

技术指标

1.试验脉冲波形： 10/700uS

l波形误差：± 20％；

l输出脉冲电压： 0～4.0kV，按键设置，分辨率0.01kV；

l电压数显准确度：± 5％± 3字；

2.试验脉冲波形： 1.2/50uS

l波形误差：± 20％；

l输出脉冲电压： 0～6.0kV，按键设置，分辨率0.01kV；

l电压数显准确度：± 5％± 3字；

3.充放电时间设置： 1秒～ 999 秒

4.其准确度：± 2％

5.充放电次数设置： 0 ～ 999 次

6.其准确度：± 1次。

7..监测输出端分压比： 1：1000

8.过流保护和过压保护：可连续设置保护值（机内调节设置）；

9.显示和操作方式： 7寸彩色触摸屏（TK6070iH）显示和菜单界面操作；

10.高压变压器功率：400VA；

11.仪器尺寸：约640mm（长）×460mm（深）×320mm（高）；

12.工作电源： 220V ± 10％，50Hz ± 2Hz。

试验网络电路图：

GB4943.1-2022标准的附录D中的试验网络电路图

注:

1)上图中的电路用来产生脉冲电压，所用元器件数值见下表，电容器C₁起始状态被充电压Uc。10/700μs（10μs为视在波前时间，700μs为视在半峰值时间，其波形见图9所示，T₁为视在波前时间，T为视在半峰值时间）的脉冲试验电路是用来模拟通信网络中的闪电干扰。

2）1.2/50μs (1.2μs为视为在波前时间，50μs为视在半峰值时间，其波形见图9所示)的脉冲试验电路是用来模拟配电系统中的瞬态电压。

3）脉冲波形是指在开路条件下的波形，在不同的负载条件下波形是各不相同的。由于大量的电荷储存在电容器C₁内，因此在使用这些发生器时需要十分小心。

脉冲发生器电路中的元件值表：

(附录D电路3）

技术指标：

1.输出浪涌电压： 0 ～ 10kV，分辨率0.01kV，；

2.数显准确度 ± 5％ ± 2字；

3.充电电容： 1nF / 30kV ± 5％；

4.充电时间设置范围： 1 ～ 999 S；

5.其准确度 ± 3％；

6.放电时间设置范围： 1 ～ 999 S；

7.其准确度 ± 3％；

8.试验（充放电）次数： 1 ～ 9999 次；

9.其准确度 ± 1次；

10.示波器监测端口输出：分压器 1:1000；

11.具有过压保护功能；

12.显示和操作方式： 7寸彩色触摸屏（TK6070iH）显示和菜单式界面操作；

13.高压变压器功率 ≥ 150VA；

14.工作电源 220V ± 10％，50Hz ± 2Hz。

适合标准：GB4943-2022标准的

注：

1)开关S是电路中的关键部件，其设计应当确保消耗在飞狐或不完善绝缘上的有效能量尽可能小。

2)被试组件X连接到端子C和D。分压器R2和R3可以任选，用来使连接在R3两端的示波器能观测被试组件两端的电压波形。分压器的补偿要确保使观测到的波形与被试组件一致。
