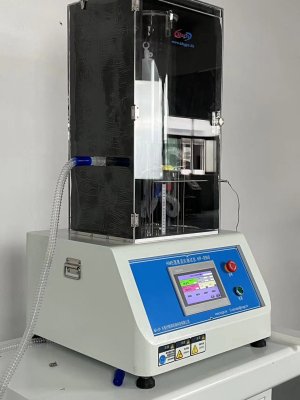

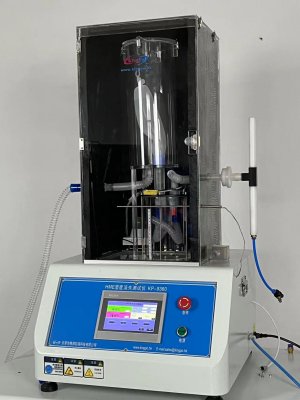

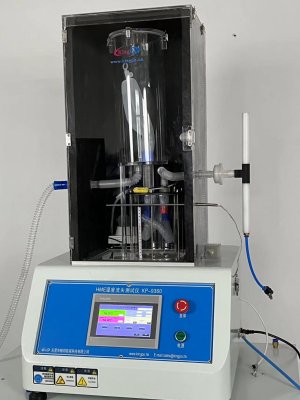

HME水分损失测量仪

HME水分损失测量仪

• 仪器依据标准《YY/T   0735.1-2009麻醉和呼吸系统湿化人体呼吸气体的热湿交换器 》里热湿交换器（HME） 水分损失测试的方法要求；

• 仪器主要用于麻醉和呼吸系统湿化人体呼吸气体的热湿交换器（HME）的水分损失量测试；

• 工作原理：利用正弦气体发生器模拟人体呼吸，通过标准HME对测试系统进行校准，并调节潮气量大小， 用称重法记录模拟呼吸系统和HME的质量变化，进而计算出HME的在呼吸过程中的水分质量损失，以此判定HME 的性能。

• 测试仪由正弦波发生器、测试主机、湿气发生器、模拟肺、恒温水浴、绝热箱、气体恒温控制装置、储气容器、气体输送系统、自动分离称重系统、计算机、计算机测试分析软件、校准HME和辅助测试配件组成。

• 自动称重，采用进口精密电子秤，量程0-24kg，精度±1g，自动升降电子秤，自动分离测试系统，自动记录系统质量变化，自动计算HME水分损失量。

• 正弦波气体发生器，用于产生模拟人体呼吸的正弦波气体，呼吸频率可调节，调节范围0-30次/min；

• 潮气量自动调节，系统默认250mL、500mL、750mL、1000mL四个档.

• 恒温水浴，保证模拟肺中进入HME的气体得到充分湿化，并且温度恒定在37℃，恒温水浴自动控制温度，恒温37℃，控制精度1℃；

• 绝热箱，内部采用发泡聚丙烯材料填充，隔绝测试系统内部与外部环境温度隔离，采用恒温控制装置对绝热箱内部空气温度控制在37℃，控制精度±0.5℃；

• 气体流量测量采用精密电子流量计，响应时间10ms，最高分辨率001SLPM,输出飘逸±0.12%/℃，流量压上限600Pa，流量上限50SLPM；

• 转子流量计5~50L/min，精度5%；

• 测试时间设置0-6500min，可设置任意值；

• 校准HME：外壳内含9×9排列的81 根聚氯乙烯（PVC）管路，每支管路内径2mm、外径4mm、长度50mm，22 外圆锥、15 外圆锥、15 内圆锥；

• 模拟肺体积：2L；

• 显示：系统主界面实时显示运行时间、水温、气温、呼吸次数、重量、潮气量、呼吸频率、流量等数据；

• 自动生成测试报告：报告模板可按需定制、显示测试日期、测试人员、测试时间、呼吸频率、呼吸次数、测试水温、箱内气温、潮气量、气体流量、测试重量、水分损失量和判定结果等相关信息可打印；

• 触摸屏控制，采用触摸屏输入参数和对仪器进行操作；

• 可带电连续运行4800小时；电源：AC220，功率960W；尺寸：主机380*720*350mm；

• 重量：主机重量小于20kg，正弦波发生器45kg；
