人体重量的静载荷测试装置 GB9706.1-9.8.3.2章节

一、概述：

本设备用于医用脚踏开关加载力试验。

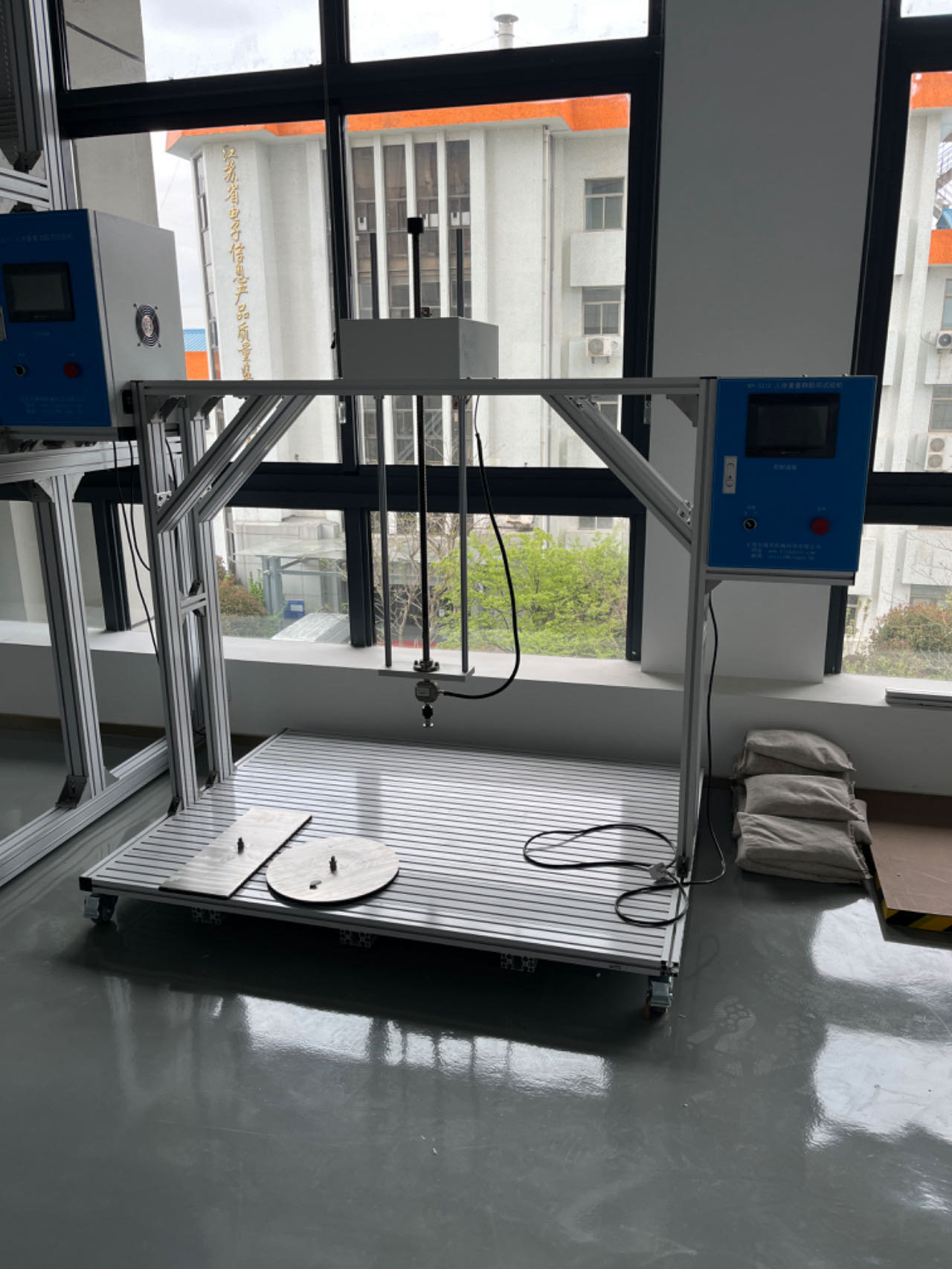

本设备由成型铝支架，垂直施力步进电机，丝杆压盘等组成。电气控制柜由PLC、人机界面，压力传感器等组成，测试数据精确。

二、制造标准

本试验设备根据YY1057和GB9706.1-2020标准 设计制造。

三、技术参数：

四、使用环境

1、机器应放在防雨、防晒、防腐蚀的环境中使用。

2、环境温度10~40℃，相对湿度 <80%

3、机器周围无振动的水平地面，放置稳妥，不晃动。

五、设备操作方法

5.1 接通外部电源，打开电源开关。

5.2 检查急停按钮是否处于复位状态，如果是按下状态，则先将其复位。

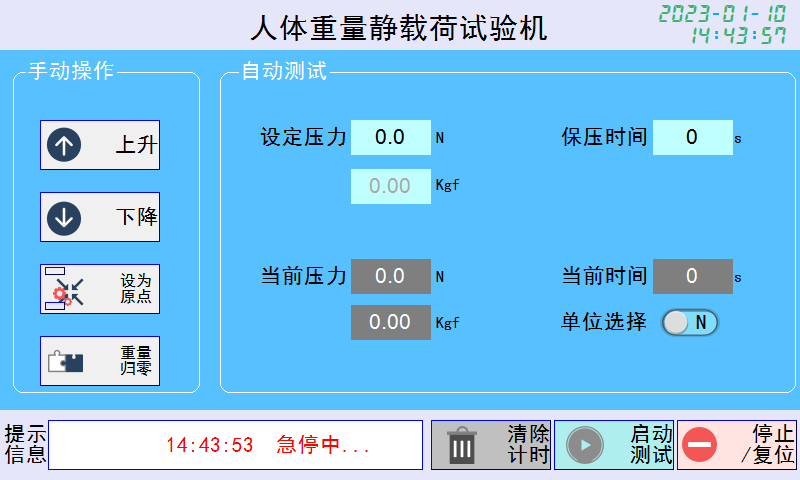

5.3 触摸屏主画面中各按钮及数值的功能说明：

手动操作：

5.3.1 电机上升：在手动操作状态下，按下该按钮则电机往上升。

5.3.2 电机下降：在手动操作状态下，按下该按钮则电机往下降。

5.3.3 设为原点：按下该按钮可将该位置作为设备测试时的起始位置，设置成功后左侧指示灯亮。

自动测试：

5.4.1 设定压力：用于设置试验压力值，设值范围：0-5000 N（牛顿）。

5.4.2 当前压力：实时显示当前压力值。

5.4.3 保压时间：当测试压力达到设定压力后，设备进入保压状态的时间，

设置值范围：0-999秒。

5.4.4 当前时间：实时显示保压经过的当前时间。

5.4.5 清零：在手动状态下可将当前时间计数清零。

5.4.6 重量置零：由于压盘机构自身有一定的重量，为了不影响测量结果，需将这一部分重量清零，清零时需在压盘悬空且静止状态下进行。

5.4.7 启动测试：启动设备自动测试运行。

启动条件：

A、急停按钮未按下。

B、没有故障报警发生。

5.4.8 停止测试：设备测试过程中，因某种原因需停止测试时，可按下此按钮，设备将停止测试，压盘回到测试起始位置。

5.4.9信息显示框：显示设备测试过程中的提示或报警信息。

六、注意事项及维护保养

1、确保机器良好接地，避免发生安全事故。

2、测试时切勿超过允许负荷，以免损坏压力传感器。

3、传动丝杆需定期加注润滑油，以保持电机的传动顺畅。

4、机台部分应经常擦拭以保持清洁。
