水基水门汀抗压强度测试机

水基水门汀抗压强度测试机

主要用途

水门汀抗压强度测试机依据标准YY0271.1附录D制造主要用于测试水门汀抗压强度

仪器特征

设备组成：专用试验模具及螺旋夹，测微计，机械性能试验机。

机械性能试验机采用PLC可编程控制器，7英寸彩色液晶显示屏，中文菜单显示。在测试过程中显示加压速度，力值显示

技术指标

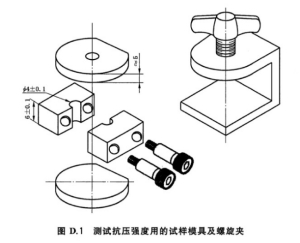

1.专用试验模具及螺旋夹

1.1依据标准YY0271.1图D.1制造。

1.2对开模具内部尺寸,高(6.0士0.1)mm,内径(4.0±0.1)mm。

1.3材质：316不锈钢

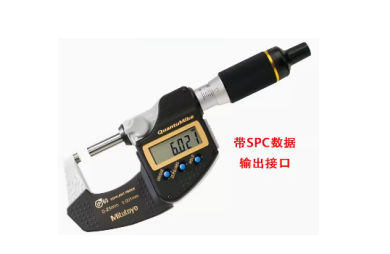

2.测微计

2.1品牌：日本三丰

2.2量程：0.25mm

2.3分辨率：0.001mm

2.4精度：1μm

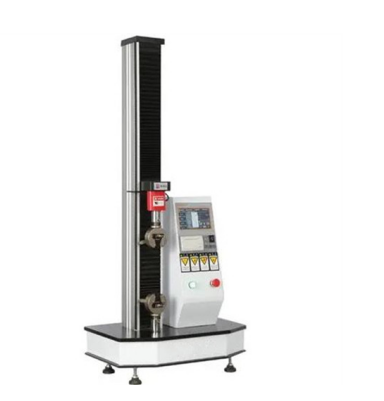

3.机械性能试验机

产品结构与性能：

◆ 主机结构：

主机由上横梁、移动横梁与工作台通过立柱、滚珠丝杠连接成刚性落地式框架结构，国产交流伺服电机及交流伺服调速系统安装在工作台下面，交流伺服电机通过同步齿型带减速机构驱动双滚珠丝杠旋转，从而带动移动横梁做上下移动以实现对试样加载与试验。

◆系统组成：

由高精度传感器、高精度电子引伸计(选配)、伺服电机、专用独立控制器、专用测控软件、惠普主流品牌微机组成测量运算和自动控制系统。

◆ SmartTest 中文版专用测控软件

SmartTest (电子）中文版专用测控软件具有多功能的软件包，可根据不同行业用户要求选择合适试验软件，满足各行业检测标准，具有模块化、开放化设计，不仅提供了GB、ASTM、DIN、ISO、JIS等标准常用的基本试验求解结果，用户还可以根据自己的需求设计不同的计算公式，求解出所需的结果，并且提供了可供用户自由设计格式的试验报告模板，以满足用户个性化需求风格的试验报告。用户界面支持Windows操作系统、

产品标准技术参数：

1.测试模式可供选择如下

压缩试验，定力 定位移 定时间

2.最大拉伸/压缩空间：550mm

3.最大试验宽度：120mm；

4.横梁最大行程：600mm

5.最大试验力：5000N；（500kg）

6.试验机等级：1；

7.试验力测量范围：2%-100%FS；

8.试验力测量精度：±0.5%；

9.试验力分辨力：满量程的1/250000（全量程只有一个分辨力，不分档）；

10.位移测量精度：±0.5%；

11.位移测量分辨力：0.001mm / 0.001μm；

12.位移控制速度范围：0.01～500mm/min；

13.位移控制速率精度：速率＜0.01 mm/min时，设定值的±1.0%以内；

速率 ≥0.01 mm/min时，设定值的±0.2%以内；

14.应力、应变控制速率调节范围：0.005～5％FS/S；

15.应力、应变控制速率调节精度：速率＜0.05％FS时，为±2%设定值以内；

速率 ≥0.05％FS时，为±0.5%设定值以内

16.A.高精度力量传感器:5000N。力量精度在±0.5%以内。

B.容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100,采用高精度24 bits A/D，取样频率100Hz,全程力量最大分辨率1/250,000。

C.动力系统:步进电机+变频驱动器＋滚珠丝杆＋钢支＋光杆直线轴承＋同步带

传动。

D.控制系统: 采用Pulse Command控制方式使控制更精准，速度控制范围5-300mm/min，中横担调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。

E.数据传输方式： USB传输

F.显示方式:windows7测试软件计算机屏幕显示。

G.简洁的全程一档与精密全程七档力量线性双校正系统。

H.豪华测试界面软件可实现定速度、定位移、定荷重等控制模式加上多阶控制模式可满足不同的测试要求。

I.全程位移: 编码器2500 P/R，提升4倍精度，采用编码器抗干扰能力极强，位移解析0.001mm。K.安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。。

五、软件功能简介：

A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。

B. 试品资料:提供使用者设定所有试品数据，一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性。

C. 双报表编辑:完全开放式使用者编辑报表，供测试者选择

D. 各长度、力量单位、显示位数采用动态互换方式，力量单位Kg、N、KN、g、lb，变形单位mm、cm、inch。

E. 图形曲线尺度自动最佳化Auto Scale，可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间，以及多曲线对比。

F．测试结果可以EXCEL格式的数据形式输出。

G．测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、弯曲模量等等。数据备份：测试数据可保存在任意硬盘分区。

H．软件具有历史测试数据演示功能

18.主机尺寸：450*350*1300mm；

19.重量：75kg；

20.功率：0.5kW；

21.电源：单相220V±10%，50Hz；

22.环境要求：无振动、无粉尘；室温10℃~35℃；湿度≤80%；

周围无振动，无腐蚀性介质，无强磁场干扰；
