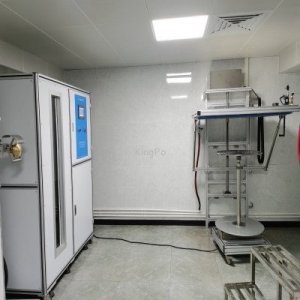

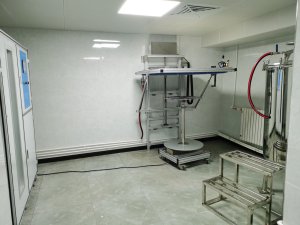

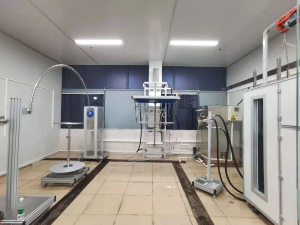

一、功能概述：IP防水测试系统根据IEC60529-2013、GB4208-2017《外壳防护等级(IP代码)》标准，及UL50E、UL1598等标准要求设计制造.用于电工电子产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、等防水检测用途。该成套设备由垂直滴雨试验装置（IPX1 IPX2）、摆管淋雨试验装置(IPX3 IPX4)、手持花洒头(大物件IPX3 IPX4)、防喷水试验装置（IPX5 IPX6）、IPX7浸水试验装置智能供水系统、可倾斜旋转载物台、综合控制柜组成。

二、产品技术优点：

三、技术参数：

（1）垂直滴雨试验装置

1、适用于进行产品的IPX1、IPX2测试；

2、淋雨面积：1000mmX1000mm；

3、水箱：密封不锈钢水箱；

4、滴水针头：孔径￠0.4mm，2601个，另配送500个；

5、滴雨针座：带六角形卡位不锈钢针座，安装方便，针座水平面一致；

6、孔    距： 20mm；

7、降雨量  ： 1mm+0.5mm /Min、3mm+0.5mm /min，用户自设定参数，变频调节；

8、滴水高度：200mm（光电对射自行控制）；

9、试验时间：10Min、可自行设定时间；

10、试验完成通过压缩空气吹干水箱及针头积水。

11、机体材料：工业合金铝型材；

12、外形尺寸（LXDXH）：约1300X1400X2950mm；

13、机器结构：挂墙式（或框架式，可根据客户要求制作）；

14、外接压缩空气，用于吹干水箱针嘴积水，防止堵塞（用户自备）。

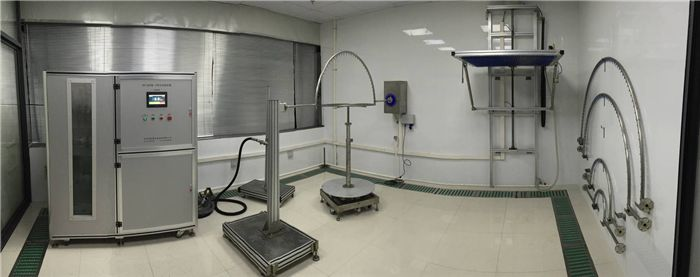

（2）摆管淋雨试验装置

1、适用于进行产品的IPX3、IPX4测试；

2、摆管规格：配R200mm，R400mm、 R600mm、 R800mm、 R1000mm、 5条摆管（或选配其中的规格）；

3、驱动装置：松下伺服电机驱动，进水口与蜗轮减速机中心连接，经久耐用，摆动角度精确；

4、摆管：SUS304不锈钢材质，IPX3 X4焊有区分标记，IPX3配有红色堵头；

5、滴水孔径：￠0.4mm；

6、淋雨针座：SUS304材质，带有螺纹卡帽。（防止针头飞射，安全可靠）；

7、摆动夹角：±60⁰（IPX3）、±180⁰（IPX4，因样品转台中间立杆挡实际最大±175⁰）；

8、试验速度：IPX3完整摆动一次（2X120⁰）的时间约4s,IPX4完整摆动一次（2X360⁰）的时间约12s；

9、降雨量  ：根据摆管大小针孔数量可设定流量（每孔0.07 L/minX摆管针孔数）；

10、试验时间：0-9999S自行设定时间；

11、机体材料：工业合金铝型材；

（3）、手持花洒头

1、适用于进行大件产品的IPX3\IPX4测试；

2、孔    径：Ø0.5mm；

3、孔    数：121个；

4、中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°；

5、喷头球面半径：R75.5mm；

6、喷头材质：黄铜；

7、手柄材质：SUS304不锈钢；

8、压力表：不锈钢指针表；

9、SUS304不锈钢质挡板、不锈钢平衡锤；

10、试验时间：0-9999S(可设定)；

11、喷水流量：10L/min；

12、水压：50—150kpa。

（4）手持喷水试验装置

1.适用于进行产品的IPX5、IPX6测试。

2.孔径：ф6.3mm（IPX5）、ф12.5mm（IPX6）。

3.IPX5、IPX6喷嘴螺纹联接、快速更换。

4.不锈钢材质。

5.水流量：12.5±0.625L/min(IPX5)、100±5L/min(IPX6)

6.试验时间：用户设定时间（控制系统控制）。

7.喷嘴距外壳距离：2.5-3m(试验人员控制)。

8.喷嘴固定架：升降高度可调，角度可调，方便固定喷嘴，无须人员手持操作。

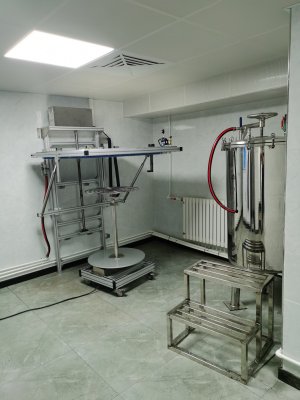

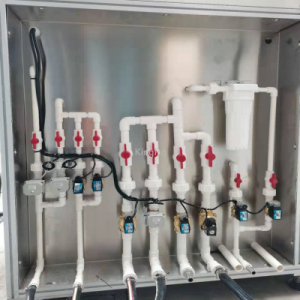

（5）、智能供水系统

1、储水箱用于作产品的IPX7测试

2、浸水箱体内尺寸：W1000mmXD1000mmXH1000mm；

3、材质结构：SUS 304不锈钢水箱；

4、配套不锈钢台阶，方便测试；

5、测试时间：0-9999S可设定；

6、流量控制：智能控制、可在控制柜选定及设置流量，流量计实时监测、变频器控制水泵转速。

7、大流量供水水泵流量：0-100L/min（控制柜屏幕设定、控制器数字控制）。

8、小流量供水水泵流量：0-7L/min（控制柜屏幕设定、控制器数字控制）。

9、供水口：多路，用于整个测试项目供水。

10、进水口配过滤器，水箱配液位开关控制加水。

（7）、综合控制柜

1、控制：三菱PLC程序控制。

2、操作：威纶通7寸彩色触摸屏。

3、控制功能：垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制、针嘴吹气清洗控制、手持花洒头流量控制、手持喷头流量控制、IPX7浸水时间、NAME4喷水流量控制、UL淋雨喷水水压控制等。

4、样品电源模式：通电模式、断电模式、通断电模式。

5、保护功能：漏电保护、过载保护、短路保护。

6、电源：AC380V，50Hz，5KW。

（8）、可倾斜旋转载物台

1、转台直径：约Ø620mm；

2、转台转速：1转／分钟；

3、倾斜角度：15度；

4、试验时转动角度：90⁰、连续正反转动；

5、载物台网管型式；

6、样品供电防水插座；

7、机体材料：工业合金铝型材；

8、正反转控制、转动动作由控制柜控制；

9、驱动：步进电机＋涡轮减速机；

10、承载：100KG；

11、高度可调节。

（9）、大屏显示

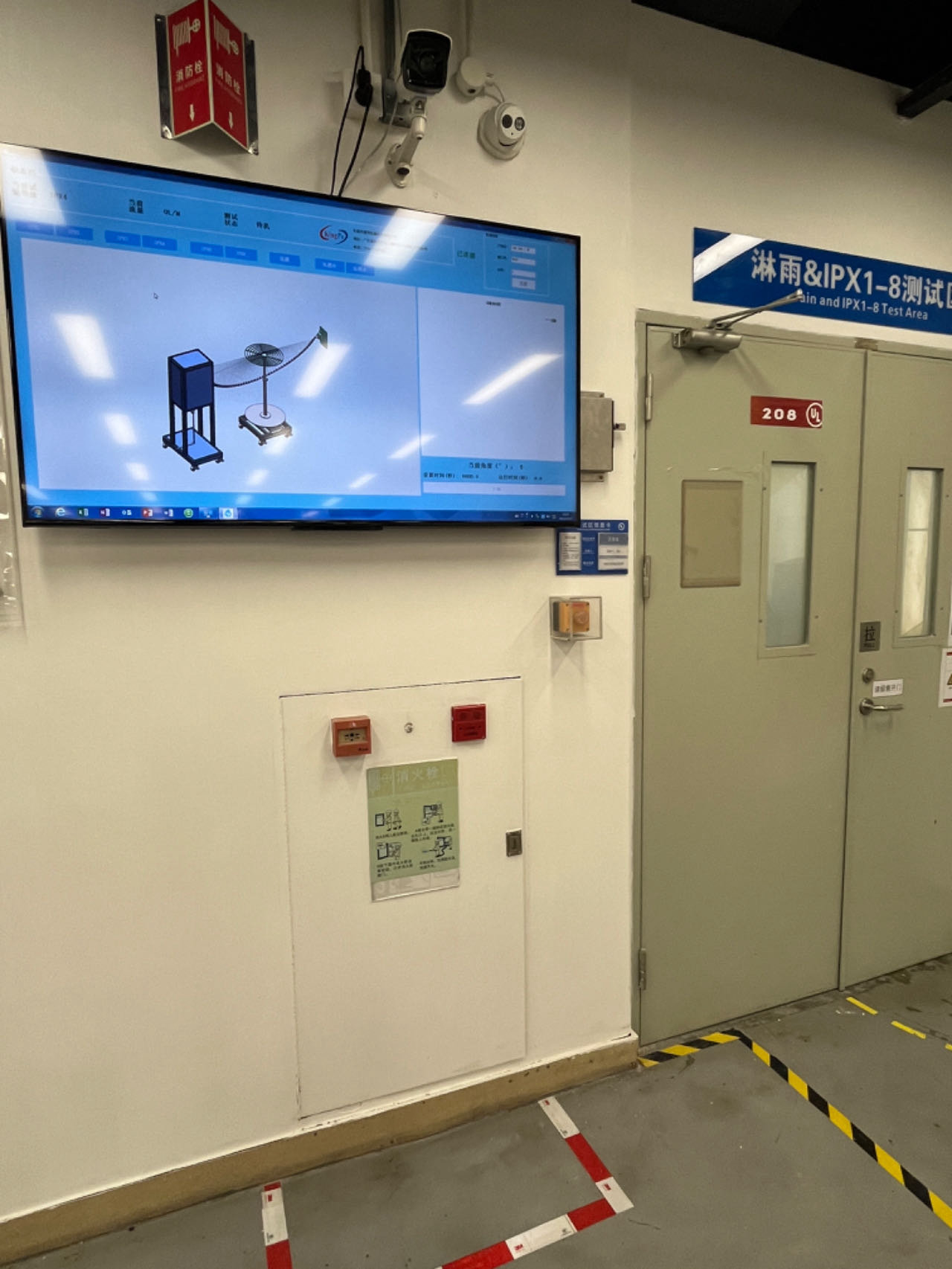

可以连接企业管理系统与各项数据的实时显示，可以更加清晰的看到各项内容，从而通过数据更加立体化的看出各项指标。显示内容：3D动态显示测试过程，测试进度，测试过程中流量或者压力曲线。

电视尺寸：55英寸（可以根据客户需求定制）
