1、符合GB/T 14790.1-2009/ISO 5349-2001，用于9706.1中手传振动测试。

2、压电式加速度传感器：PV-57I（附属）

构造：剪切型压电式加速度传感器（CCLD型）

3、灵敏度：5.1 mV/m/s2（±15 ％） 80 Hz、23℃

4、频率范围：1 Hz～5 kH（z ±10 ％）

5、数据保存功能：

VM-82A在内部存储空间最多可保存1000个数据。保存的数据在回放模式下通过制定存储地址来选择读取。可向计算机传送保存的数据。

6、指示特性：

加速度：RMS、EQ PEAK

速度：RMS、EQ PEAK

位移：RMS、EQ PEAK、EQ p-p

测量模式 传感器灵敏度 测量范围 频率范围

ACC（m/s2）加速度 0.1-0.99 10-10000 3Hz-1kHz、3Hz-5kHz、3Hz-20kHz、1Hz-100Hz

 1.0-9.9 1-1000

 10-99 0.1-100

VEL（mm/s）速度 0.1-0.99 100-10000 3Hz-1kHz、10Hz-1kHz

 1.0-9.9 1-1000

 10-99 1-100

DISP（mm）位移 0.1-0.99 1-1000 3Hz-500Hz、10Hz-500Hz

 1.0-9.9 0.1-100

 10-99 0.01-10

7、测量范围：

传感器PV-57I以及传感器灵敏度：1.0～9.9 mV/m/s2

ACC（加速度）：1、10、100、1000m/s2

VEL（速度）：10、100、1000mm/s

DISP（位移）：0.1、1、10、100mm

8、传感器灵敏度：0.1～0.99mV/m/s的场合为上记的10倍

传感器灵敏度：10～99mV/m/s的场合为上记的1/10倍

介绍：

用于手持工具手柄振动能级的评价，通过安装在手柄上的振动传感器测量振动信号，系统采用标准规定的人体手传振动频率计权Wh法与1/3倍频程转换的频率计权加速度两种分析方法，可对工具不同位置的手柄振动排放值、不确定度、变异系数进行测量与分析。附加扩展工具亦可用于人体躯干、头部、坐式、卧式、立式等人体不同状态下的振动评价。

手持工具振动测量

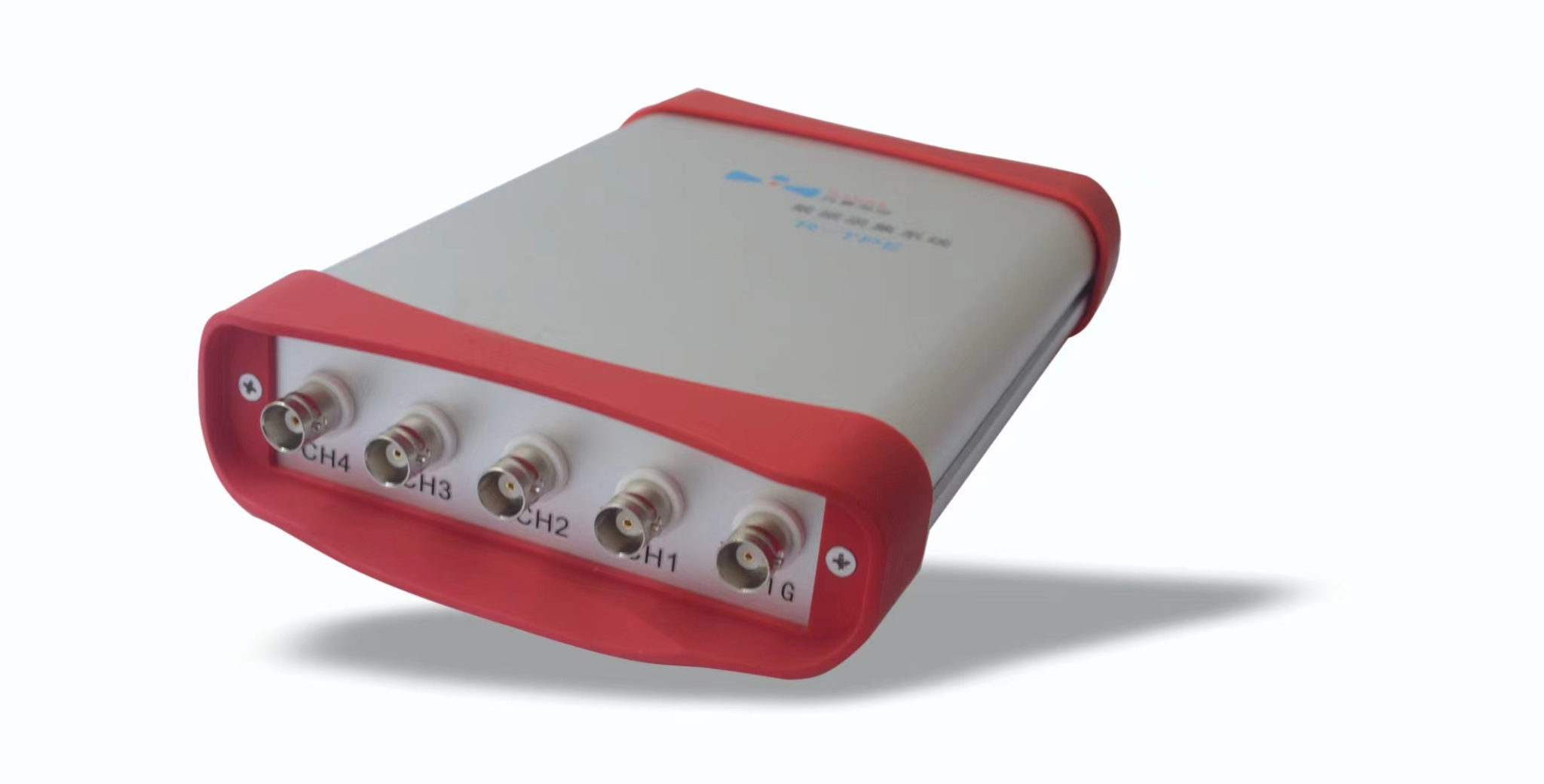

测量系统硬件

软件操作：

软件界面由操作按钮、菜单按钮、曲线显示界面、分析设置、分析结果组成，将分析设置与显示界面显示在顶层界面，便于用户操作，通过界面切换，可显示并切换测量过程的时域曲线、振动能级曲线、1/3倍频程曲线、功率谱曲线、测试数据分析界面。

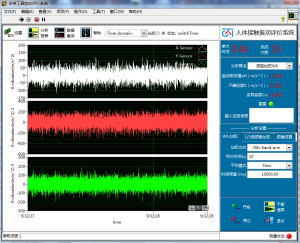

软件实时显示测试过程X、Y、Z振动幅值与时间曲线，用于观测时间历程信号。

                                                                                                   时间-振动幅值曲线

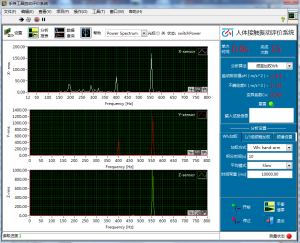

软件采用线性平均、指数平均、峰值平均等多种方式计算频率-幅值信号，用于客户观测工具在不同频率下的振动能级。也可用于工具的故障与异常分析。

                                                                                                    频率-幅值曲线

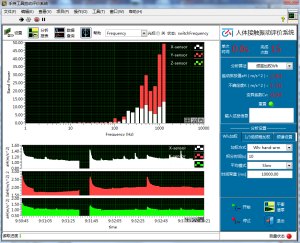

软件采用了标准规定1/3倍频程频率加权、ISO Wh法频率加权两种方式供用户选择，实时监测，界面显示测试次数、测试时间，用于客户交互，可更有效的控制不同操作人员产生的变异系数的差异性。

                                                                                        1/3倍频程、振动能级曲线

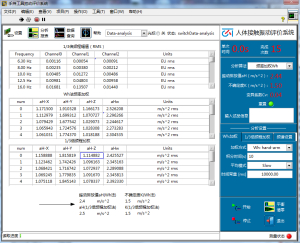

测试分析界面显示1/3倍频程不同中心频带的幅值与频率、Wh法、1/3倍频程法分析的数据，并显示振动排放值aH、不确定度K、变异系数Cv，通过对工具手柄的实测，两种方法数据一致性较好，符合标准要求。

                                                                                                  测试数据分析

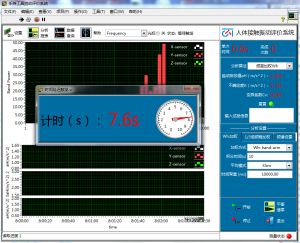

软件为了便于客户操作，提供了单人试验、3人/5次连续操作、时间延迟触发、阈值触发等多种设计方式，便捷、有效。

                                                           软件设置

                                                                      试验测试界面

设备参数
