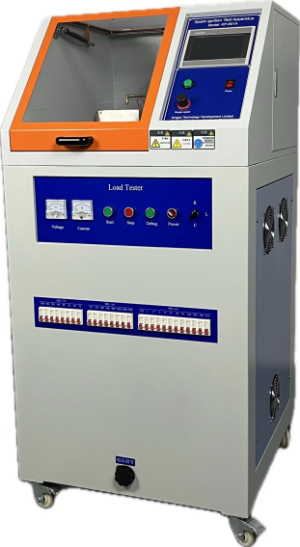

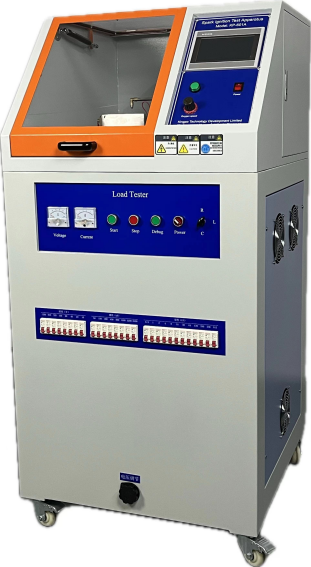

富氧火花点燃试验装置

一、设备概述:

ME医疗设备富氧环境火花点燃试验装置完全满足标准IEC60601-1-Clause 11.2.21章节以及GB9706.1-2020中第11.2中条款试验要求。本试验装置用于富氧环境中医疗器械器件的火花点燃试验，利用此装置进行火花点燃试验以确定是否存在点燃源。

二、设备结构原理:

富氧环境火花点燃试验装置主要根据以下标准原理图设计而成。将用测试的元器件材料制成的两个探针相对放置(见下图)。一个直径为1mm.另一个直径为3mm。电源连接到图示的+-引脚。在靠近两个接头接触面的地方放置一片棉花。通过一个导管将氧气以小干0.5m/s的速度持续喷到接触面，将阴极向阳极移动以靠近接触面，然后回拉使其分开。至少重复300次以确定火花是否会点燃，如果由于电极表面不佳使火花变小，用锉刀清理电极。如果棉花由于氧化变黑则需要更换。

三、主要技术参数:

（1）铜电极φ3mm 1根，铜电极φ1mm1根（可以根据客户提供的材料加工）

（2）可调直流电源，电压DC0-100V可调

（3）电阻0-200欧可调

（4）电感0-11.5uH可调

（5）电容0-1200.5uF可调

（6）数显电压表0-200V，精度0.5%，显示精度0.1V

（7）数显电流表0-5A,精度0.5%，显示精度0.01A

（8）功率因素表PF 0-1，显示精度0.01

（9）探针移动速度0-20mm/s，速度精度0.1m/s

（10）火花点燃次数1-9999可设置，显示当前试验次数，试验完成后自动停机并报警提示;

（11）撞针移动行程可调范围0~80mm(可预置)，实时显示当前位置:

（12）点燃时间0-9.99s可设置

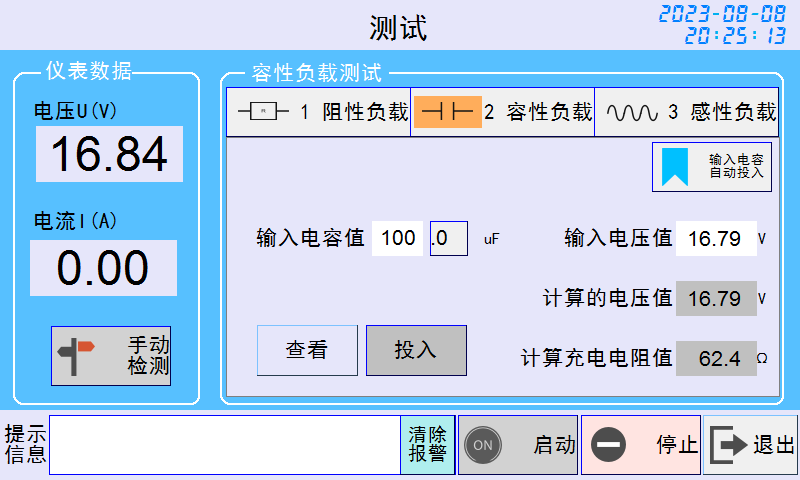

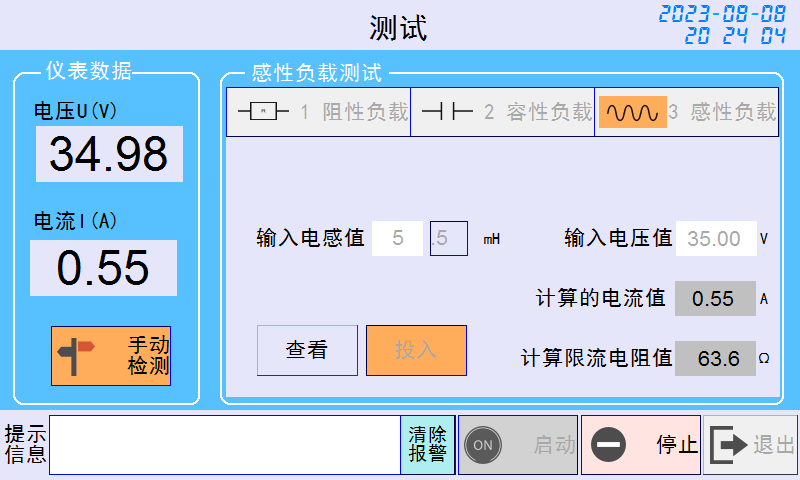

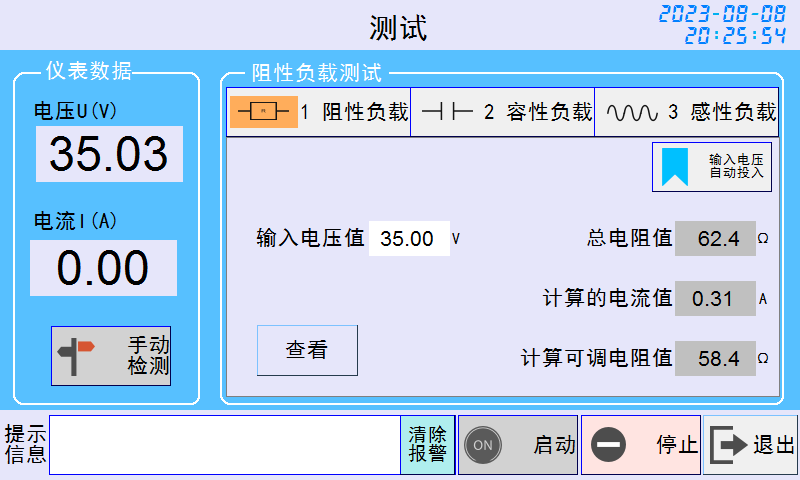

（13）人机界面采用触摸屏和PLC控制

（14）监控参数:氧气浓度

（15）氧气流量计0-3L/min

（16）报警灯状态指示:绿灯自动运行中，红灯停止中，峰鸣器故障报警提示
