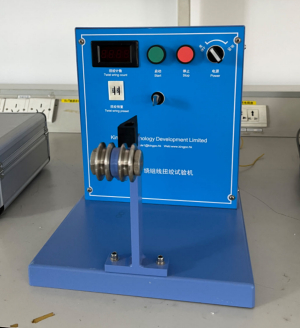

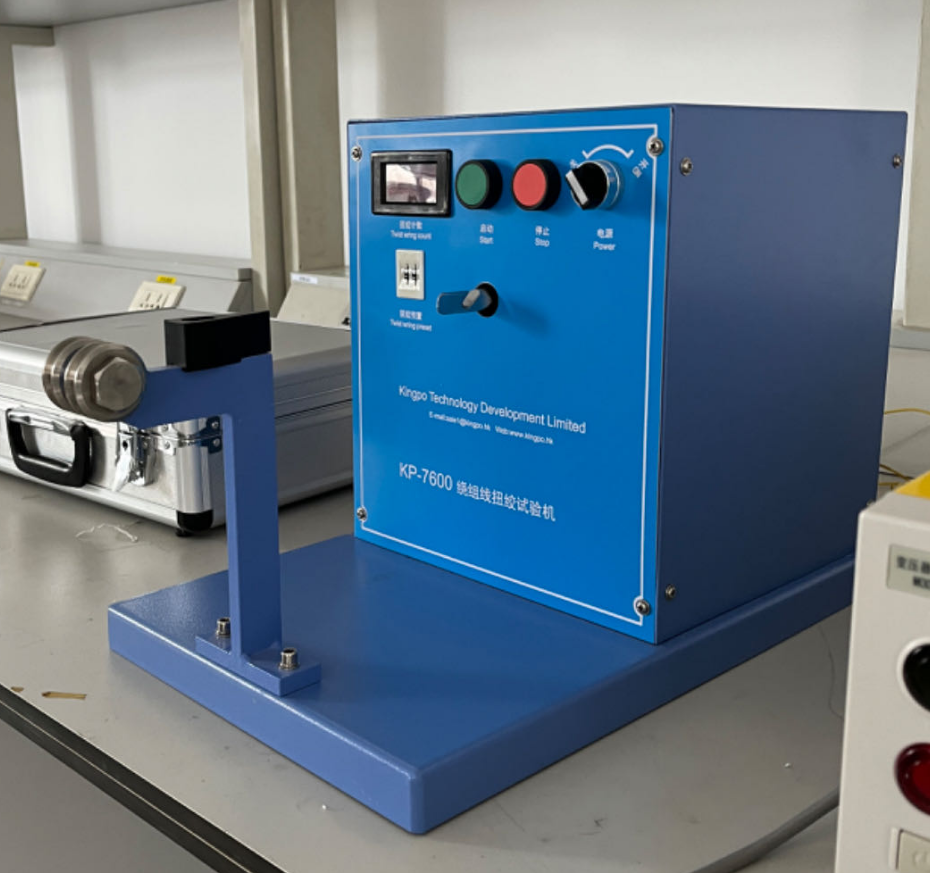

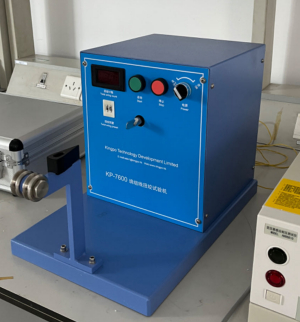

双绞线测试机

电介质强度试验-双绞线测试机

一、概述

双绞线测试机是根据GB9706.1-附录L.3.1，IEC 60851-5标准规定而设计的一种击穿电压试验仪的辅助设备，该扭绞机主要作为击穿电压试验仪——扭绞法试

验之样品制备，使用范围：Ф（0.1～2.5）mm。

二、主要技术参数

2.1 扭绞范围：Ф（0.1～2.5）mm；

2.2 扭绞速度：100±10r/min；

2.3 数码显示：0～9999；

2.4 电源电压：220V±10%，50Hz；

2.5 荷重砝码：0.85N,1.7N,3.4N,7N,13.5N,27N,54N,108N

2.6 外形尺寸：W×D×H 650×280×370mm；

2.7 净重约：25kg

三、工作原理

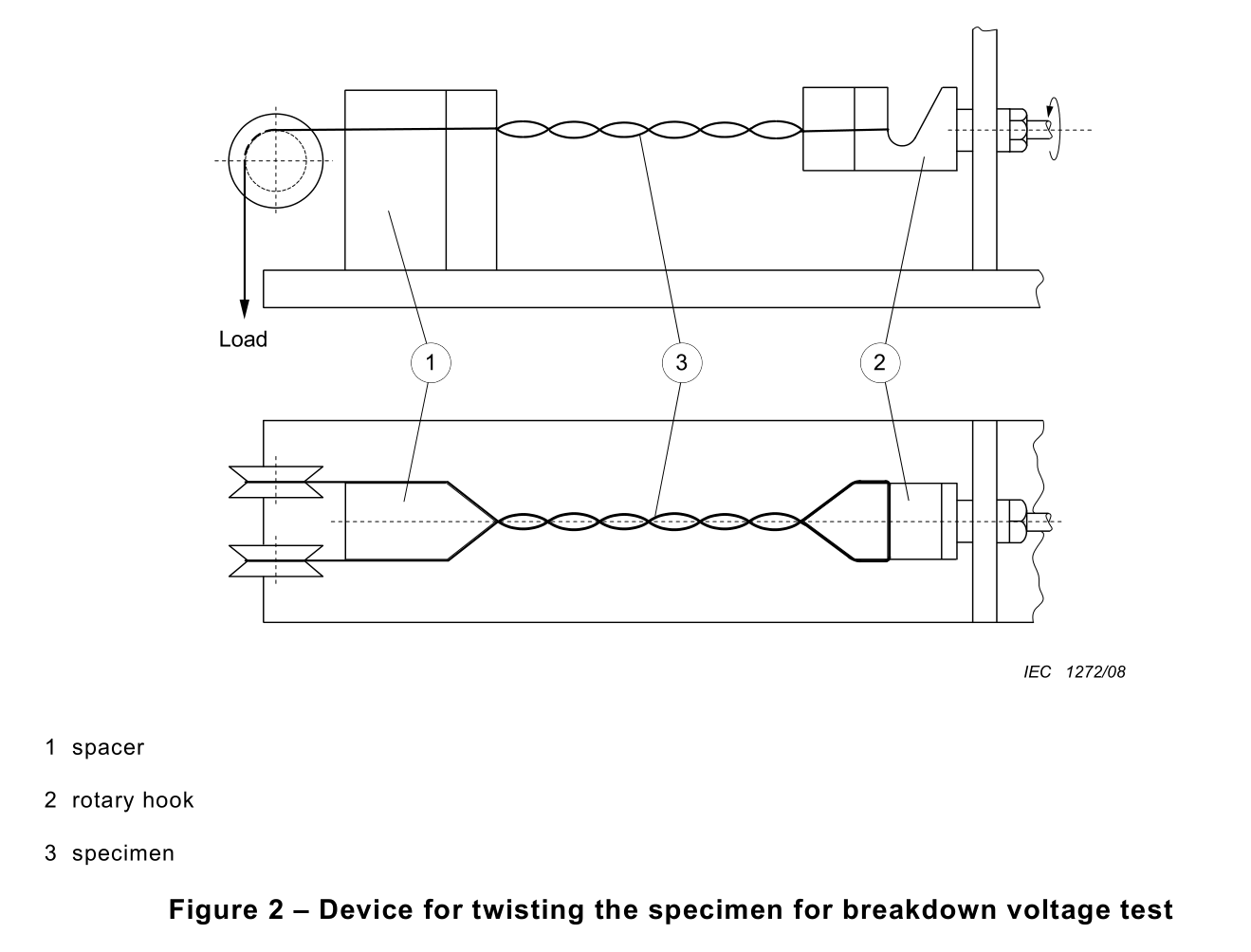

本扭绞机直接由一台交流永磁低速同步电动机拖动，扭绞头勾住试样一端以

100r/mm 速度旋转，另一端由斜块分隔，再经导轮后两线头合并挂上砝码，使试样形成扭绞。当扭绞次数达到预置数时，扭绞机自动停止扭绞。

四、使用方法和操作步骤

4.1 打开电源开关，设置扭绞圈数；

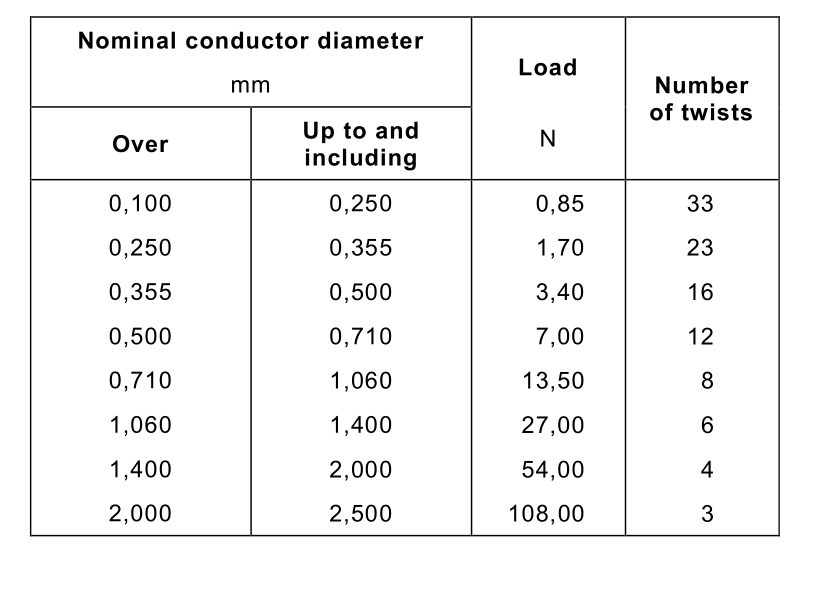

4.2 依据GB/T4074.5 电性能标准中试验方法13：击穿电压之表3（施加在线对上

的力和扭绞数）；

4.3 取试样约400mm 长，对折后一端挂在扭绞头上，另一端由斜块分隔再经导轮两线头合并成一股后，按上表加上负荷。

4.4 按下启动按纽，扭绞机自动扭绞，达到预置扭绞数，机器自动停机。

4.5 先取下负荷，再将试样取下，扭绞部分端环应剪断并使剪断处端头间距最大。

可弯曲端头使其间距合适，但应避免过分弯曲或损伤漆膜。

4.6 下次扭绞重复1～5 条操作。

4.7 扭绞完毕，关掉电源开关。

装箱单

扭绞机出厂时包括下列文件及备件

6.1 产品检验证书1 份

6.2 产品操作使用说明书1 份

6.3 保修卡1 份

6.4 备件箱

内装：砝码1套

电源线（三芯）1 根
