柔韧性和附着性-线轴试验装置

卷轴试验装置

一、概述

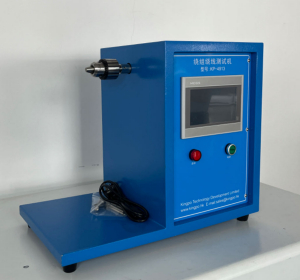

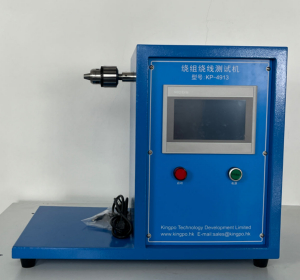

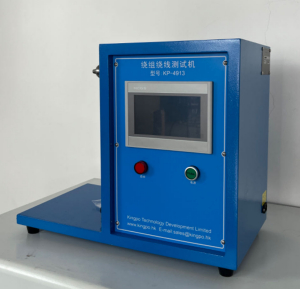

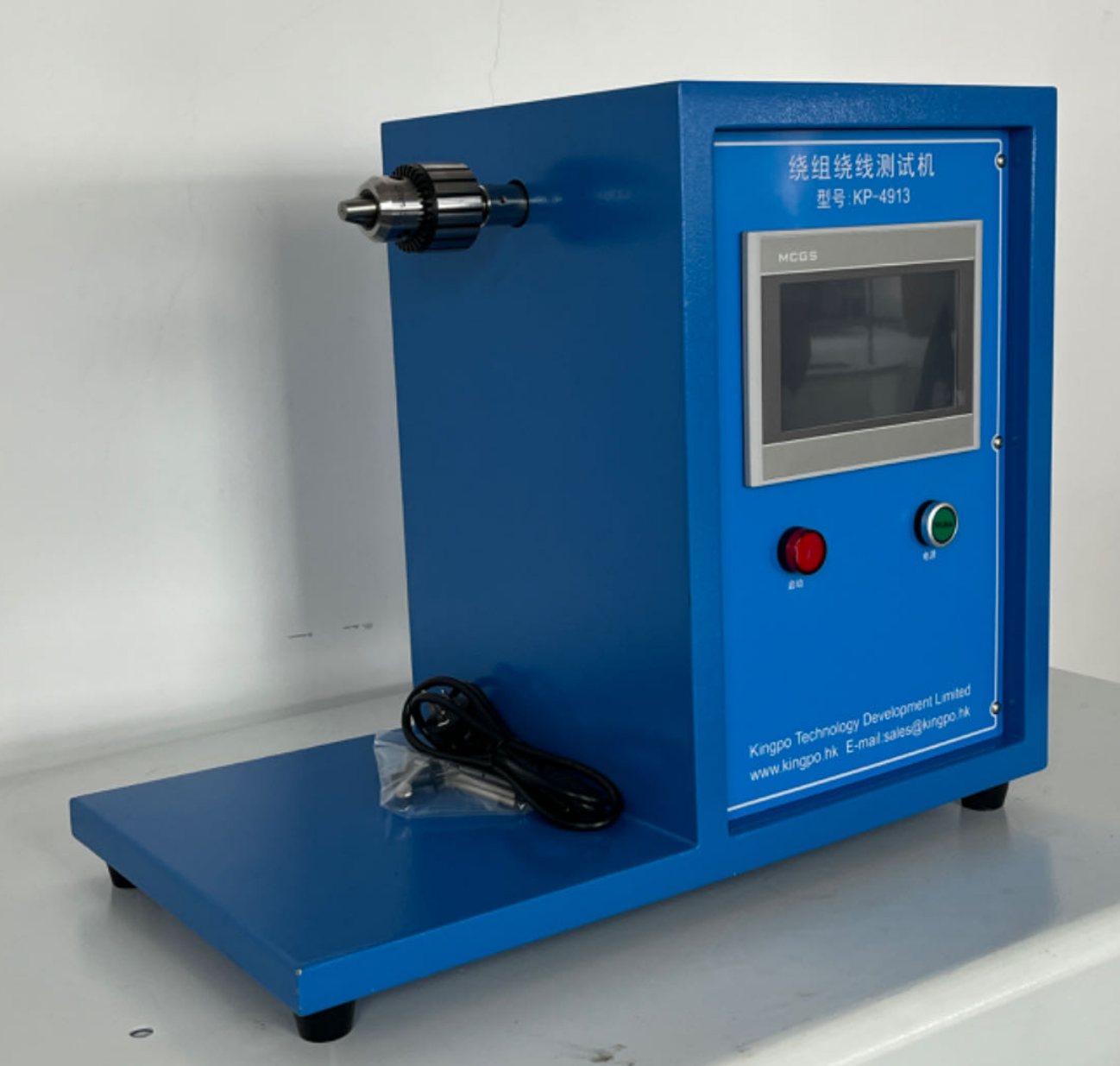

线轴试验装置是根据GB9706.1附录L.3.2,照IEC60851-3:2009中5.1.1.4标准要求制造,一款用来检验圆线的柔韧性和附着性的装置。该装置能适用于多种型号的圆线，操作简单，适用于生产厂家及质检部门等。

二、主要技术参数

①　芯轴大小如下：

②　拉伸强度砝码的重量值如下：

3.转速

1r/s~3r/s可以设置

三、操作说明

1.先把芯轴安装在卡盘上并锁紧；

2.把试验圆线插入芯轴上的孔上；

3.添加相应砝码到线上，使线卷绕时线承受的张力刚好使线与圆棒接触，同时就避免线受到拉伸和扭绞；点击触摸屏启动按钮以1r/s~3r/s转动手轮进行卷绕，连续绕10圈

4.卷绕后，依标准要求进行记录报告；

5.重新更换芯轴，重复以上步骤。
